技術選型

1、產品概述：

LKRD800系列雷達傳感器是26Ghz高頻微波脈沖式雷達物位計。通過雷達天線系統發射約11mm左右的電磁波，通過喇叭口天線的聚焦，在料面上形成反射。再通過天線系統接收到反射回波。因為電磁波的傳輸速度相當于光速，所以發射到接收幾乎是瞬間的。雷達每秒鐘發射接收約80次，通過雷達控制系統的微處理器，以計算平均值的方式，精確的計算出發射波到接收波的時間差，通過內部軟件的計算，換算出雷達零點到料位的空高距離。從而實現料位的連續測量。輸出4-20MA模擬量電流信號，直接接入自動化系統（比如PLC/DCS/數顯表等）實現罐區料位的自動控制。

測量示意圖：

雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因為微波傳播速度極快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。毫米波雷達。它具有天線波束窄、分辯率高、頻帶寬、抗干擾能力強等特點

A 量程設定

B 低位調整

C 高位調整

D 盲區范圍

測量的基準面是：螺紋底面或法蘭的密封面。

注：使用雷達物位計時，務必保證最高料位不能進入測量盲區（圖中D所示區域）。

26G雷達物位計特點：

l 天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染。

l 幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。

l 嚴重粉塵環境對高頻物位計工作影響不大。

l 波長更短，對在傾斜的固體表面有更好的反射。

l 波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。

l 測量盲區更小，對于小罐測量也會取得良好的效果。

l 高信噪比，即使在波動的情況下也能獲得更優的性能。

l 高頻率，是測量固體和低介電常數介質的最佳選擇。

2、儀表介紹

LKRD801

應 用：各種腐蝕的液體

測量范圍： 20米

過程連接：螺紋、法蘭

介質溫度： -40～120℃

過程壓力： -0.1～0.3MPa

精度： ±5mm

防護等級： IP67

頻率范圍： 26GHz

防爆等級： Exib ⅡCT6 Gb

信號輸出：4...20mA/HART(兩線/四線)

RS485/Mod bus

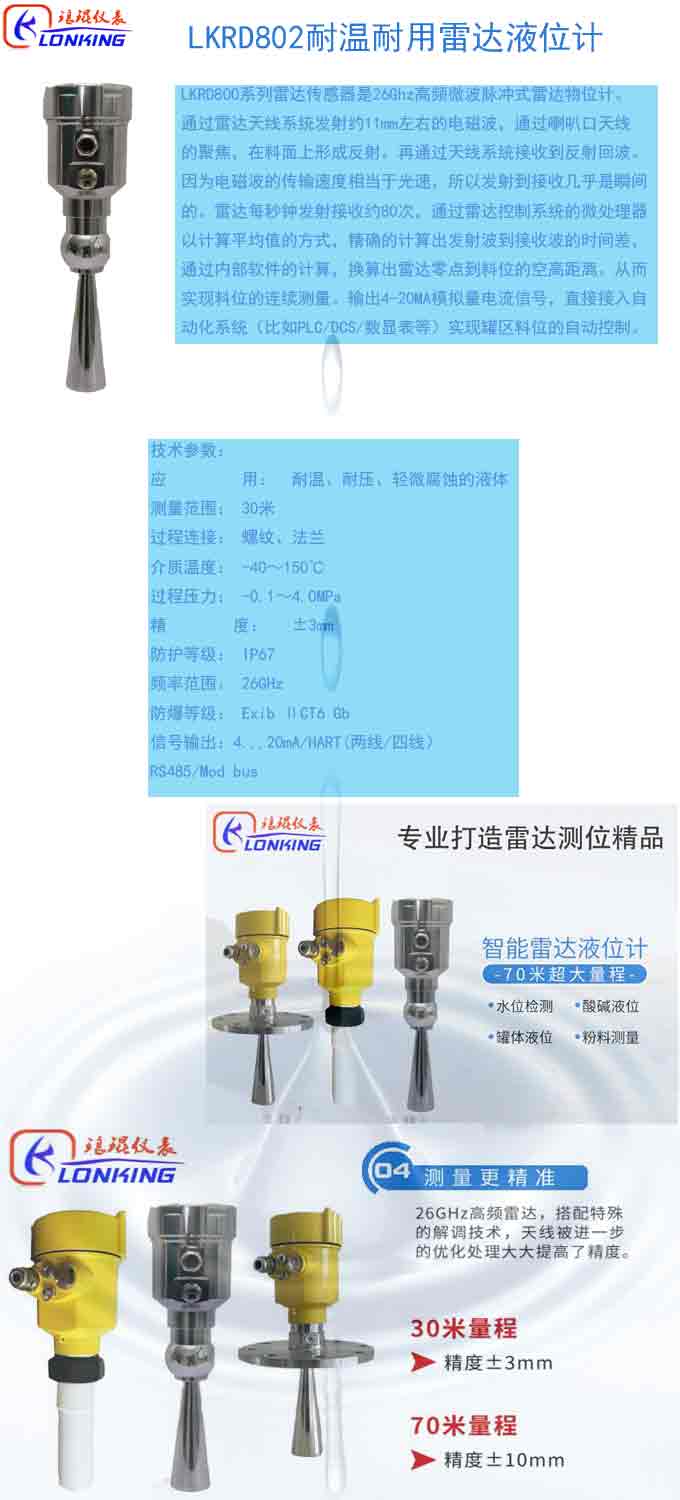

LKRD802

應 用：耐溫、耐壓、輕微腐蝕的液體

測量范圍： 30米

過程連接：螺紋、法蘭

介質溫度： -40～150℃

過程壓力： -0.1～4.0MPa

精度： ±3mm

防護等級： IP67

頻率范圍： 26GHz

防爆等級： Exib ⅡCT6 Gb

信號輸出：4...20mA/HART(兩線/四線) RS485/Mod bus

LKRD803

應 用：固體料、強粉塵、易結晶、結露場合

測量范圍： 70米

過程連接：萬向法蘭

介質溫度： -40～250℃

過程壓力： -0.1～0.1MPa

精度： ±15mm

防護等級： IP67

頻率范圍： 26GHz

防爆等級： Exib ⅡCT6 Gb

信號輸出：4...20mA/HART(兩線/四線)

LKRD804

應 用：固體料、強粉塵、易結晶、結露場合

測量范圍： 70米

過程連接：萬向法蘭

介質溫度： -40～250℃

過程壓力： -0.1～0.1MPa

精度： ±15mm

防護等級： IP67

頻率范圍： 26GHz

防爆等級： Exib ⅡCT6 Gb

信號輸出：4...20mA/HART(兩線/四線)

RS485/Mod bus

LKRD805

應 用：固體顆粒、粉料

測量范圍：液體 30米/ 固塊 20米/ 固粉 15米

過程連接：螺紋、法蘭

介質溫度： -40～250℃

過程壓力： -0.1～4.0MPa(平板法蘭)

-0.1～0.1MPa（萬向法蘭）

精度： ±10mm

防護等級： IP67

頻率范圍： 26GHz

防爆等級： Exib ⅡCT6 Gb

信號輸出：4...20mA/HART(兩線/四線)

RS485/Mod bus

LKRD 806

應 用：衛生型液體存儲容器、強腐蝕性容器

測量范圍： 20米

過程連接：法蘭

介質溫度： -40～150℃

過程壓力： -0.1～0.1MPa

精度： ±3mm

防護等級： IP67

頻率范圍： 26GHz

防爆等級： Exib ⅡCT6 Gb

信號輸出：4...20mA/HART(兩線/四線)

RS485/Mod bus

3、安裝要求

l 安裝指導

安裝在直徑的1/4處或1/6處。

注：距離罐壁最小距離應為罐高的1/10。

注：①基準面 ②容器中央或?qū)ΨQ軸

l 錐形罐頂部平面，可裝在罐頂正中間，

可保證測量到錐形底部。
